贴片电阻(SMD)的全面故障分析与电路设计改进策略

2024-06-18 15:25:29 486

此前，INFINITECH已全面解析了贴片电阻（SMD）的特性、应用领域及选型指南。在此基础上，我们将进一步探讨贴片电阻常见的故障表现及其成因，分享有效的检测方法与解决方案，并提供预防电阻故障的实用建议。通过深入理解这些内容，您将能更加熟练地处理贴片电阻的相关问题，确保电路设计的稳定性和可靠性。

本篇文章将涵盖以下要点：

> 贴片电阻的常见故障现象及其原因分析

> 避免电阻故障的方法及措施

> 手工焊接与机器贴装贴片电阻的技巧和注意事项

> 不同焊接材料对电阻焊接的影响

> PCB设计中对于贴片电阻布局的建议

贴片电阻的常见故障现象及其原因分析

贴片电阻在电子设备中极为常见，它们的小巧尺寸和可靠性使得它们成为现代电路设计的首选。然而，在使用过程中，贴片电阻可能会遇到各种故障，这些故障可能由多种因素引起。下面是一些常见的贴片电阻故障现象及其原因分析：

故障现象与原因分析

1. 阻值变化

长期过载：当贴片电阻长时间承受超过其额定功率的负载时，其内部材料可能会因过热而发生变化，导致阻值增大。
热应力：反复的热胀冷缩可能导致电阻体内部结构受损，影响阻值。
材料老化：随着时间推移，电阻材料可能会自然老化，尤其是碳膜或金属氧化物膜电阻，导致阻值漂移。

2. 脱焊

焊接不当：手工焊接时，如果焊接温度过高或时间过长，可能导致电极灼伤，从而降低焊点的强度。
机械应力：在组装或运输过程中，电路板可能受到震动或弯曲，这会对外部电极产生压力，导致脱焊。

3. 损坏

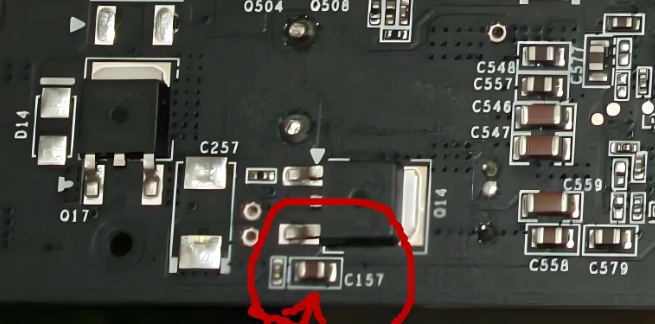

贴片电阻的故障原因

电蚀：在特定环境下，电阻材料表面可能发生氧化、溶解或机械破坏，尤其是在高湿度或腐蚀性气体环境中。
外电极氧化：电极表面氧化会降低其导电性能，影响焊接质量和电气连接。
超负荷：瞬态过电压或过电流可以瞬间破坏电阻，导致开路或短路。
设计缺陷：如果电路设计中没有考虑到足够的安全裕量，贴片电阻可能会因为超出其规格范围的工作条件而损坏。

4. 基体断裂

机械应力：强烈的外力或持续的振动可能导致电阻基体材料破裂。
热应力：不均匀的加热和冷却可能导致基体内部产生应力，特别是在温度急剧变化的情况下。

5. 短路/开路

物理损伤：直接的物理冲击或切割可能导致电阻内部连接中断（开路）或短路。
制造缺陷：内部的制造缺陷，如裂纹或异物，可能在使用初期就导致故障。

解决方案与预防措施

选择合适规格：确保贴片电阻的功率和阻值符合电路的实际需求，考虑适当的降额使用。
改善散热：对于高功率应用，应考虑增加散热措施，如使用散热片或提高空气流通。
焊接质量控制：使用正确的焊接温度和时间，避免过度加热。
环境防护：对于易受环境影响的应用，考虑使用密封或涂层保护。
定期检测：定期检查电路中的贴片电阻，监测阻值变化和其他异常迹象。

如何识别和修复浪涌引起的损坏、焊接裂纹问题、硫化影响或过负载损坏

1. 浪涌引起的损坏

检测方法：使用数字万用表测量电阻值，若阻值偏离标称值过多或显示为无穷大（开路）或零欧姆（短路），则可能已经损坏。观察电阻表面是否有明显的物理损伤，如裂纹、烧焦痕迹等。

万能表检测电阻

解决策略：
- 更换损坏的电阻，并确保选用具有足够浪涌吸收能力的替代品。
- 在电路设计中加入浪涌保护器件，如TVS二极管、气体放电管或压敏电阻等。
- 加强电路的布局设计，如增加去耦电容，优化地线布局以减少浪涌的影响。

2. 焊接裂纹问题

检测方法：
- 目视检查，寻找焊点是否完整，是否有裂纹或脱焊的迹象。
- 使用X射线检测或显微镜观察焊点内部情况。
- 通过摇晃或敲击测试，听是否有松动的声音。
解决策略：
- 重新焊接有问题的焊点，确保良好的焊接质量。
- 改进焊接工艺，使用合适的焊料和焊接温度。
- 在设计上考虑减少机械应力，如增加支撑或使用更柔韧的材料。

3. 硫化影响

检测方法：
- 通过万用表测量电阻值的变化。
- 观察电阻表面是否有白色结晶物或变色。
解决策略：
- 清洁受影响的区域，去除硫化物。
- 在高湿度或有硫化风险的环境中，使用密封或涂层来保护电阻。
- 考虑使用抗硫化性能更好的电阻材料。

4. 过负载损坏

检测方法：
- 检查电阻的阻值，如果阻值异常，可能是过热造成的。
- 查看电阻表面是否有烧焦、变色或膨胀的迹象。
解决策略：
- 重新计算电路中电阻的功率需求，确保选用的电阻能够承受实际负载。
- 提高电路的散热能力，比如使用散热片或改善空气流动。
- 考虑使用功率余量更大的电阻，以降低过载的风险。

对于所有类型的故障，一个重要的预防措施是在电路设计阶段就考虑到可能的故障模式，并采取适当的预防措施，如合理布局、使用高质量的元器件和进行充分的热设计。

避免电阻故障的方法及措施

在电路设计中避免电阻故障是非常关键的，因为电阻作为基本的电子元件，广泛应用于各种电路中。以下是在电路设计中避免电阻故障的一些关键注意事项，包括布局布线的注意事项和保护措施：

1. 选择合适的电阻类型和规格

热稳定性：选择热稳定性好的电阻，比如金属膜电阻或精密金属箔电阻，它们的阻值随温度变化较小。
功率评级：确保电阻的功率等级高于其在电路中实际消耗的功率，通常建议降额使用，以延长使用寿命。
阻值精度：根据电路需要选择适当精度的电阻，以保证电路性能。

2. 布局布线注意事项

热管理：确保高功耗电阻有足够的散热空间，避免紧邻发热元件，必要时可使用散热片或增强空气流通。
避免机械应力：贴片电阻应牢固地固定在电路板上，避免由于振动或热膨胀引起的机械应力。
信号完整性：在高速数字电路中，应考虑电阻的寄生效应，如寄生电感和电容，以减少信号反射和衰减。
布局顺序：在混合信号电路中，应将模拟和数字电路分开布局，敏感的电阻应远离噪声源。

3. 保护措施

过压保护：在输入端加入瞬态电压抑制器（TVS）或齐纳二极管，以防止过高的瞬态电压损坏电阻。
过流保护：使用保险丝或PTC热敏电阻来限制过大的电流，避免电阻过热。
隔离措施：在多层PCB中，确保电阻下方的层不是信号层或电源层，以减少耦合和干扰。

4. 电路设计与测试

冗余设计：在关键电路中，可以考虑并联或串联使用多个电阻，即使一个损坏，电路仍能部分工作。
热仿真：在设计阶段进行热仿真，确保电路在极端条件下的稳定性和安全性。
测试与验证：在电路完成设计后，进行充分的测试，包括温度循环测试、功率循环测试等，以验证电阻的性能和可靠性。

5. 定期维护和检查

监测与记录：在设备运行期间，定期监测电路中的关键电阻参数，如阻值和温度，记录数据以进行趋势分析。
故障检测：利用电路诊断工具定期检查电路，及时发现并更换即将失效的电阻。

手工焊接与机器贴装贴片电阻的技巧和注意事项

手工焊接与机器贴装芯片电阻（即表面贴装技术，SMT）各有其特点和要求。以下是针对这两种方法的技巧和注意事项：

手工焊接贴片电阻的技巧与注意事项：

手工焊接贴片电阻

工具准备：
- 使用尖头且温度可控的电烙铁，避免温度过高损害元件。
- 细焊锡丝，易于控制焊锡量。
- 静电镊子，用于精确放置元件。
- 吸锡带或吸锡球，处理多余的焊锡。
- 松香或无铅助焊剂，改善焊点质量。
焊接前准备：
- 清洁工作区和元件，确保无尘、无油污。
- 在焊盘上涂抹少量助焊剂，并预镀锡。
焊接过程：
- 将元件用镊子小心放置在焊盘上，确保位置正确。
- 使用烙铁加热元件的一端，同时添加焊锡，确保焊锡充分润湿。
- 确认焊点良好后，迅速移开烙铁，重复此过程完成另一端的焊接。
- 焊接时间不宜过长，以免元件受损。
检查与清理：
- 检查焊点是否饱满、无气孔，电阻是否稳固。
- 清除焊渣和多余焊锡，保持焊点整洁。

机器贴装（SMT）的技巧与注意事项：

机器设置：
- 根据电阻的大小和类型调整贴片机的吸嘴和贴装压力。
- 设置正确的焊膏量，确保每个焊盘上的焊膏分布均匀。
焊膏印刷：
- 使用钢网模板印刷焊膏，确保焊膏厚度一致，避免桥接或短路。
- 控制印刷速度和压力，避免焊膏溢出或不足。
元件定位：
- 利用机器视觉系统确保元件精准定位，避免偏移。
- 对于多引脚或高精度元件，使用更高级别的定位精度。
回流焊接：
- 设定适当的回流焊接温度曲线，确保焊膏熔化和固化过程中的温度控制。
- 避免过热或冷却过快，以减少热应力和焊接缺陷。
质量控制：
- 使用AOI（自动光学检测）系统检查焊点质量，及时发现不良焊点。
- 对于复杂组件，可能需要使用X射线检测以确保内部焊接质量。

无论是手工焊接还是机器贴装，都需要严格遵守操作规范，使用适当的工具和材料，以确保最终产品的质量和可靠性。机器贴装虽然自动化程度高，效率快，但前期的设备投资和维护成本也较高，适合大批量生产；而手工焊接则更加灵活，适用于小批量或维修场合。

不同焊接材料对电阻焊接的影响

在表面贴装技术（SMT）中，不同的焊接材料如焊锡膏和红胶会对电阻的焊接效果及最终电路板的性能产生不同的影响。

焊锡膏的作用与影响：

焊锡膏作为电子组装中不可或缺的材料，其核心功能在于建立稳固的电学连接。它通常包含金属合金成分，如传统的锡铅合金，现今更倾向于采用环保的无铅合金，这些合金能在加热条件下熔化并凝固于电阻与电路板之间，形成可靠的金属接触界面，确保电流顺畅流通。此外，焊锡膏还承担着机械固定的角色，它能将电阻元件紧密粘附于电路板上，有效抵御外部振动与热应力的影响，保障电路结构的稳定性。

焊锡膏形成的焊点不仅具备良好的电导性能，还拥有一定的热传导能力。这一点对于高功率电阻尤为重要，因为焊点能协助将电阻产生的热量均匀分布至电路板，防止局部过热，从而提升整体系统的散热效能和运行可靠性。

然而，焊锡膏的品质以及焊接工艺的温度控制对焊点的形态、尺寸及可靠性有着直接且显著的影响。任何不当操作都可能导致一系列焊接缺陷，如虚焊（未完全熔合）、焊料空洞（内部存在气泡）或焊点尺寸不足等，这些问题均会削弱焊点的电学与机械性能，甚至引发电路故障。因此，在实际应用中，严格控制焊锡膏的选用与焊接参数，是确保电子组装品质的关键所在。

红胶的应用与作用：

红胶作为一种非导电粘合剂，它的主要职责是在焊接工序之前，精准定位并临时固定电阻等电子元件于电路板上，有效避免在后续的波峰焊等高温焊接过程中，元件发生位移或脱落的风险。值得注意的是，红胶本身不具备导电属性，因此它不会干扰电阻的电学性能，同时也无法直接建立电气连接。

在红胶辅助定位的基础上，为了实现元件间的电学连接，还需借助回流焊或波峰焊技术，利用焊锡膏完成最终的焊接作业。红胶的优异温度稳定性确保了其在焊接高温环境下仍能保持良好的粘结力，不会因热应力而失效。

固化后的红胶能为电路板上的元件提供额外的机械支撑，增强组件的稳固性，尽管这种支撑作用主要侧重于定位而非承受重载或抵御剧烈震动。红胶的这一特性对于提高电子设备的可靠性和耐用性具有重要意义，尤其是在那些对元件定位精度要求极高的精密电路设计中。

不同的焊接材料焊锡膏和红胶

比较与选择

焊接顺序：在使用红胶的工艺中，电阻先通过红胶临时固定，然后通过焊锡膏的回流焊完成电气连接。而在仅使用焊锡膏的工艺中，电阻的固定和电气连接一次性完成。
适用场景：焊锡膏适用于大多数SMT工艺，特别是那些不需要额外固定步骤的双面回流焊电路板。红胶则常用于需要在波峰焊前固定元件的单面或混合技术电路板。
成本与效率：焊锡膏工艺相对简单，成本较低，效率高，适用于大批量生产。红胶工艺增加了额外的固定步骤，可能增加成本和处理时间，但在某些情况下（如大型或重型元件的固定）是必要的。
