电路保护必备知识：热熔断体与保险丝全面解析

2024-06-07 15:30:59 884

在电气工程领域，热熔断体与保险丝是两种常见的过载与短路保护元件，虽然它们都承担着保护电路免受异常电流损害的重任，但在工作原理、应用场合、以及保护机制上各有千秋。INFINITECH将详细阐述这两者的区别，并就用户关心的问题进行详细解答。

本篇内容

> 热熔断体、保险丝的定义与工作原理

> 热熔断体与保险丝的区别是什么

> 如何选择合适的热熔断体或保险丝

>热熔断体和保险丝的详细更换步骤

> 保险丝熔断的原因和保险丝材料对熔断特性的影响

热熔断体

热熔断体又称温度保险丝或热熔断器，是一种不可复位的一次性热敏保护器件。主要用于对电路或设备进行过热保护，通过监测周围环境或设备内部的温度变化来工作。当设备因不正常操作或其他原因导致温度异常升高至预设的安全保护值时，热熔断体内含的低熔点合金或有机化学材料会融化或改变状态，从而切断电路，防止温度进一步上升可能引起的设备损坏、火灾等安全事故。

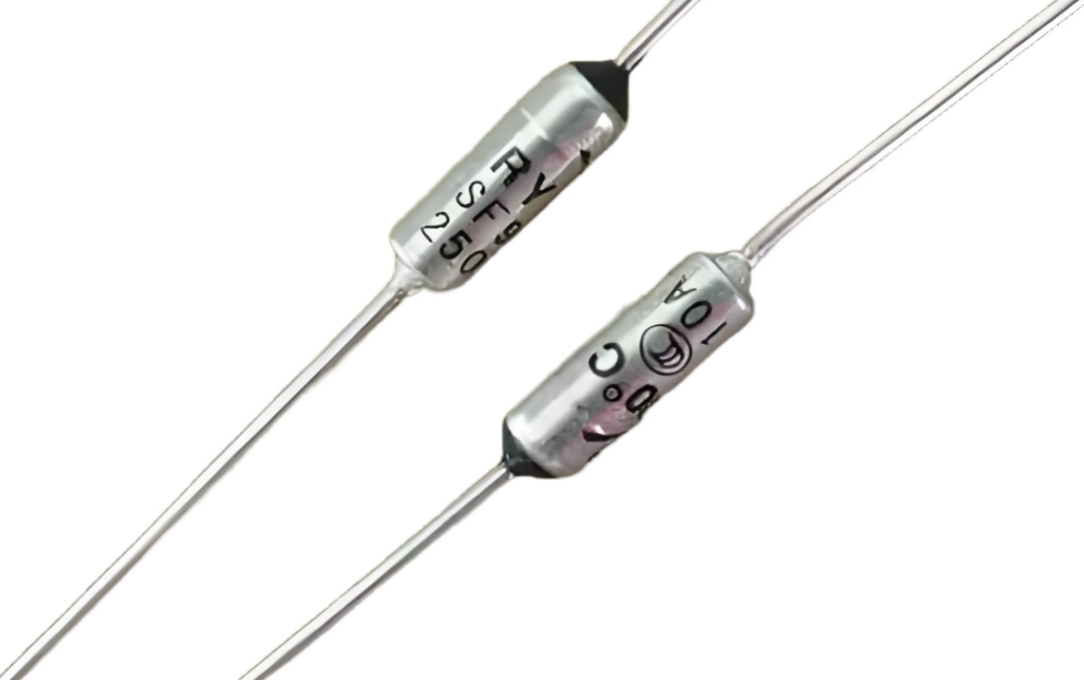

热熔断体

热熔断体的工作原理是什么？

热熔断体内部包含一个或多个低熔点合金元件，这些合金材料对温度变化非常敏感。正常工作时，电流产生的热量被周围介质吸收，元件保持固态。一旦电流超过设计阈值，额外的热量无法及时散发，导致合金温度急剧上升直至熔化，从而中断电路。这种“热惯性”设计使得热熔断体能够容忍短时间内轻微的电流过载而不至于误动作。

保险丝

保险丝也称为电流保险丝或熔断器，是一种安装在电路中的电气元件，其主要功能是提供过载保护。根据IEC127标准，保险丝被定义为“熔断体”。保险丝的设计基于这样一个原理：当电路中流过的电流超过预定的安全值时，保险丝会因其内部导体（熔丝）发热至熔点而迅速熔断，从而切断电路，防止电路中的其他部件因过大的电流而受损或防止可能引发的火灾事故。

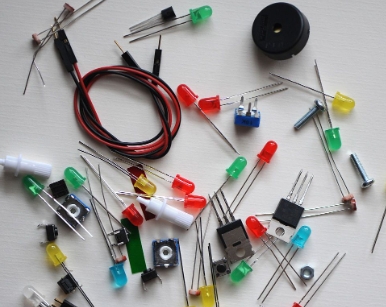

保险丝

保险丝的历史可以追溯到一百多年前，最初由托马斯·爱迪生发明，用于保护当时价格昂贵的白炽灯。随着技术的发展，保险丝的应用范围已扩展到几乎所有的电气和电子设备中，包括家庭、工业、汽车以及航天领域等。保险丝有多种类型，依据不同的外形、尺寸、额定电流和电压，以及熔断特性（如快速熔断或延时熔断）进行区分，常见的形态有条丝状、片状、玻璃管状、陶瓷管状、插片状（常用于汽车）、表面贴装（SMD）型以及塑胶外壳型等。

保险丝的工作原理及种类有哪些？

保险丝的核心在于其内部的金属丝或片，其工作原理基于电流的焦耳热效应，即电流通过导体时产生的热量。根据熔断特性的不同，保险丝可分为：

快速熔断型：适用于需要立即响应的电路，如精密电子设备，能在极短时间内对大电流作出反应。
延时熔断型：设计用于可容忍一定过载的场合，如电机启动时的电流峰值，通过使用特殊材质或结构延长熔断时间。

热熔断体与保险丝的区别是什么？

工作原理差异

热熔断体主要依据热效应工作，当通过的电流超过其额定值时，元件自身会发热，达到一定温度后，内部的低熔点合金熔化，从而切断电路。这一过程依赖于热能积累，因此响应时间相对较慢。
保险丝则通过电流的热效应直接熔断，其内部金属丝设计为在过电流条件下迅速升温至熔点，实现电路的立即断开。保险丝的反应速度快，能更有效地应对瞬间大电流冲击。

结构与材质

保险丝通常包含熔体（如铅锑合金）、电极和支架等部分，结构相对简单。
热熔断体可能包含更复杂的结构以提高温度感应的准确性，比如使用对温度敏感的金属丝材料，并且有时会配备灭弧装置。

触发机制

保险丝：主要设计用于检测电路中的电流。当电路中的电流超过保险丝的额定值时，保险丝内的熔丝会因过热而熔断，从而切断电路，防止电路过载或短路造成的损害。保险丝的工作原理依赖于电流的大小。
热熔断体：主要针对温度进行监控。它会在环境或设备达到或超过预定的温度阈值时断开电路，其作用与电路中是否有异常电流无关，而是直接响应温度变化。热熔断体更多地用于防止因温度过高而导致的设备损坏或火灾。

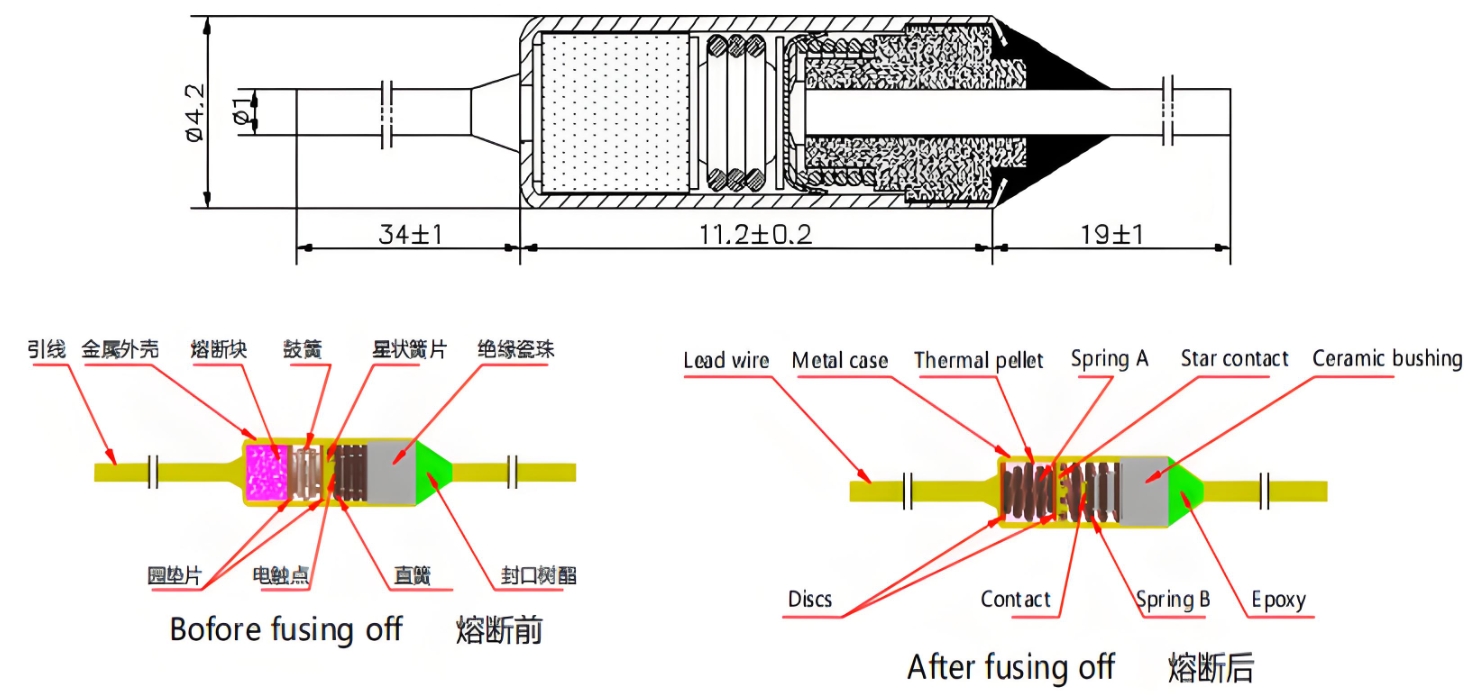

温度保险丝熔断前后的内部结构

应用场合

热熔断体因其较慢的响应特性，更适合用于对温度敏感或需要一定过载承受能力的场合，如电机启动阶段的短暂过载保护、家用电器的温控保护等。
保险丝则广泛应用于需要快速响应的电路保护，如电子设备、电源供应器和汽车电气系统，以防止短路引发的火灾或设备损坏。
保护机制

热熔断体更多提供的是过热保护，适合长期过载条件下的监测；而保险丝则是针对瞬间大电流的短路保护，确保电路的即时安全。

如何选择合适的热熔断体或保险丝

选择合适的热熔断体（热熔保险丝）或保险丝需要考虑多个因素以确保它们能在预定条件下正确发挥作用，保护电路免受过载或短路的危害。以下是选择时需要考虑的关键步骤和要点：

确定电路的正常工作电流：
- 首先，明确电路中的最大正常工作电流，这通常是电器或设备的额定电流。
- 保险丝的额定电流应该略大于这个值，但不能太大，以免在正常运行时误熔断。
考虑环境温度和温度折减：
- 如果工作环境温度高于标准室温，保险丝的承载能力会下降。这时需要参考制造商提供的温度折减系数（一般称为温度补偿因子K），计算实际可承载的电流（通常为额定电流乘以温度折减系数）。
评估短路电流和熔断特性：
- 确定电路中可能发生的最大短路电流，选择的保险丝应该能够在短路发生时迅速熔断，以避免损害其他电路组件。
- 快速熔断保险丝适合需要立即切断电流的情况，而延时保险丝则适用于有启动电流冲击的负载，如电机。
选择保险丝类型：
- 根据应用领域选择合适的保险丝类型，例如，半导体保护可能需要快速响应的保险丝，而照明或电热设备可能使用标准响应的保险丝。
- 考虑保险丝的物理尺寸、形状（如圆柱形、片状、表面贴装等）以及安装空间。
额定电压：
- 保险丝的额定电压应不低于电路的额定工作电压。对于直流电路，需特别注意制造商的推荐，可能需要降额使用。
认证和安全标准：
- 确保所选保险丝符合所在地区或行业的安全标准和认证要求，如UL、CE等。
特殊应用需求：
- 若应用中有特殊需求，如抗浪涌、抗机械振动等，需选择具备相应特性的保险丝。
测试与验证：
- 在实际应用前，建议进行测试验证，确保保险丝在预期条件下正确动作，同时考虑实际操作中的电流波动和瞬态电流冲击。
