什么是上拉电阻,下拉电阻及区别
2024-04-28 16:06:42 35
一、概念及功能
上拉电阻
概念:上拉电阻通常连接在数字电路的输入引脚与电源正极之间,其主要功能是为输入端提供一个确定的高电平(逻辑1),当电路的其他部分没有驱动该输入端时。通过上拉电阻,可以避免由于悬空输入状态导致的不确定行为,增强电路的稳定性。
功能:上拉电阻通常连接在信号线和电源电压(VCC或+V)之间。当电路的输出或输入处于高阻态(既不主动拉高也不拉低信号)时,上拉电阻会将信号线的电平拉高至电源电压,从而确保信号为逻辑高电平(通常为5V或3.3V)。这在需要设定默认高电平状态或者增强电路驱动能力时非常有用。
上拉电阻计算公式
上拉电阻的计算公式可以根据不同的应用场景有所变化,但基本原理是利用欧姆定律来确保电路在预期的电流下达到目标电压。以下是几种常见的计算方法:
基础计算公式
对于简单的上拉或下拉应用,上拉电阻 R 可以通过以下公式计算:
其中:
-
是电源电压。
-
是输出低电平时的电压(理想情况下接近0V,但实际上可能有一定的压降)。
-
是输出(或称为灌电流)低电平时流过上拉电阻的最大电流。
考虑I2C总线的电容负载
在I2C总线等高速信号线上,除了考虑电压和电流外,还需要确保信号能够在规定的时间内稳定,因此上拉电阻的选择还需考虑上升时间。计算公式可能涉及电容负载 C_b 和上升时间 t_r,以及总线标准规定的最大容许上升时间。一个近似的计算方法是基于I2C总线规范给出的公式:
其中:
-
是上拉电阻的最大值。
-
是上升时间,根据I2C总线速度(如标准模式、快速模式、高速模式等)确定。
-
是总线的总电容负载,包括线路电容、接点电容等。
实际应用建议
实际应用中,选择上拉电阻时还需要考虑以下几点:
-
负载能力:确保上拉电阻能为电路提供足够的电流以维持信号的电平。
-
上升/下降时间:在高速信号传输中,电容和电阻形成的RC网络会影响信号边缘的陡峭程度。
-
功耗:电阻上的电压降乘以流经的电流等于功耗,应确保功耗在可接受范围内。
-
信号完整性:在确保信号稳定的同时,尽量减小电阻值以减少信号延迟和降低噪声敏感性。
下拉电阻

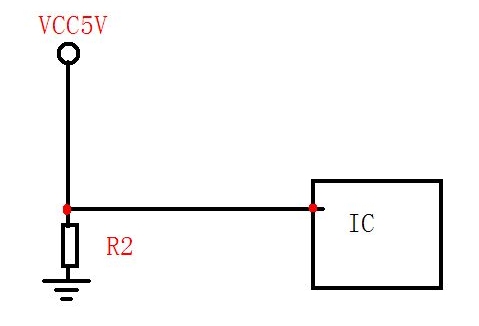

概念:与上拉电阻相对,下拉电阻连接在输入引脚与地线之间,其作用是确保没有外部信号驱动时,输入端保持在一个稳定的低电平(逻辑0)。下拉电阻同样有助于消除悬空状态,减少电路误动作的风险。
功能:下拉电阻则连接在信号线和地(GND)之间。其作用与上拉电阻相反,当无其他电路活动拉高信号时,下拉电阻会将信号线的电平拉低至地电平,确保信号为逻辑低电平(0V)。这对于需要设定默认低电平状态的场景很有帮助。
二、工作原理
1. 电压分压与电流路径 无论是上拉还是下拉电阻,其工作原理都基于基本的电压分压和欧姆定律。当外部信号未连接或处于高阻态时,电阻与输入引脚形成的回路决定了该引脚的电平状态。通过选择合适的电阻值,可以在不消耗过多电流的情况下,实现期望的电压水平。
2. 输入阻抗匹配 在电路设计中,上拉或下拉电阻还能起到阻抗匹配的作用,减少信号源与负载之间的相互影响,特别是在高频电路中,这有助于减少信号反射和失真。
三、设计考虑因素
1. 电阻值的选择 选择合适的电阻值是关键。过大的电阻会增加输入信号的上升/下降时间,影响速度;过小则会增加静态电流消耗。一般而言,上拉或下拉电阻的典型值范围在1kΩ到100kΩ之间,具体取决于电路的需求和最大容许的电流消耗。
2. 功耗与温度 在高频率或大电流应用中,应特别注意上拉/下拉电阻的功耗,避免过热损坏。选择低功耗电阻并合理布局散热,是设计中的重要考量。
3. 兼容性和稳定性 设计时还需考虑与其他电路元件的兼容性,确保上拉/下拉电阻不会干扰其他信号路径或引入噪声。此外,适当的去耦和滤波措施可以进一步增强电路的稳定性和抗干扰能力。
四、上拉电阻与下拉电阻的应用及案例
上拉电阻和下拉电阻在电子电路设计中非常常见,它们的应用广泛,以下是一些典型的应用案例:
上拉电阻应用案例:
1. 开漏输出电路配合使用: 在使用诸如MOSFET、OC(Open Collector)或OD(Open Drain)输出的设备时,这些设备只能拉低信号线而不能主动将其拉高。例如,I²C总线中的设备大多采用开漏输出,这时就需要外部上拉电阻将信号线拉至高电平。这样,在没有设备拉低信号线时,信号线默认为高电平状态。
2. 按键输入处理: 在按键电路中,为了消除按键松开时的不确定状态(即消除抖动),通常会在按键的一端连接到单片机的输入引脚,并通过一个上拉电阻连接到VCC。当按键未被按下时,输入引脚通过上拉电阻保持在高电平状态。按下按键时,引脚被拉低至GND,单片机检测到这个变化从而识别按键事件。
下拉电阻应用案例:
1. 防止信号浮空: 在某些设计中,为了避免信号线在没有被驱动时处于不确定的中间状态,特别是在长距离传输或有较高电容负载的信号线上,可以使用下拉电阻。例如,一个未连接任何设备的总线接口,通过下拉电阻保持低电平,可以有效避免因静电或干扰引起的误操作。
2. 三态缓冲器的控制信号: 当使用三态缓冲器或类似器件时,控制信号在未驱动时,若不希望其处于不确定状态,可以使用下拉电阻确保信号为低电平。这样,当没有使能信号时,缓冲器的输出不会引起总线冲突。
3. 数字电路的初始化状态设定: 在复杂的数字逻辑电路中,某些控制信号在系统启动初期需要有确定的低电平状态。通过下拉电阻,可以在系统初始化阶段或等待外部信号之前,确保这些信号保持在预期的低电平状态。
假设你正在设计一个基于单片机的系统,该系统包含一个用户控制按钮和一个LED指示灯。LED的阴极(负极)连接到GND,阳极(正极)通过一个限流电阻连接到单片机的一个输出引脚。为了检测按钮按下与否,按钮的一端连接到单片机的输入引脚,另一端接地。但是,为了避免按钮松开时的浮空状态,按钮的另一侧也通过一个上拉电阻连接到VCC。这样,当按钮未按下时,单片机的输入引脚读到的是高电平,表示按钮未被操作;当按钮按下时,输入引脚被拉低至GND,单片机检测到低电平,执行相应的逻辑操作,比如点亮LED。
五、上拉电阻和下拉电阻的作用和区别
上拉电阻作用:确保默认高电平:当连接到输入引脚的信号没有被外部电路驱动时,上拉电阻会将该信号线的电平拉高至电源电压,提供一个确定的高电平状态。增强驱动能力:与开漏输出电路配合使用时,上拉电阻能够为高电平输出提供必要的电流,增强信号的驱动能力。提升信号质量:通过提供一个明确的电平,减少信号噪声和浮动,提高信号的稳定性和可靠性。
下拉电阻作用:确保默认低电平:当没有外部信号驱动时,下拉电阻将信号线保持在低电平(接地电位),为电路提供一个确定的低电平状态。抑制干扰:在不活跃的输入端放置下拉电阻可以防止由于杂散电容等引起的信号漂移。简化控制逻辑:在某些控制电路中,下拉电阻可以帮助简化逻辑设计,比如在按钮或开关电路中维持一个已知的初始状态。
区别总结
-
电平方向:最根本的区别在于上拉电阻用于提升信号至高电平,而下拉电阻用于拉低信号至低电平。
-
应用场合:根据电路的具体需求选择上拉或下拉,例如,如果需要在无输入时保持高电平以激活某个功能,则使用上拉电阻;若需确保默认低电平状态,则采用下拉电阻。
-
驱动方向:上拉电阻是对器件注入电流(灌电流),而下拉电阻则是输出电流。
