影响绝缘电阻的因素有哪些

2024-04-24 11:51:36 118

绝缘电阻的定义

绝缘电阻（IR）是指在特定电压下，电介质材料或设备两导体间呈现的电阻值，它反映了材料阻止电流通过的能力，是评估电气设备绝缘性能的核心指标之一。高绝缘电阻意味着良好的绝缘性能，能够有效防止漏电、短路、电击等安全隐患，确保电力系统的稳定运行和人员设备安全。因此，了解影响绝缘电阻的因素，对于优化设备设计、合理选材、制定有效的维护策略具有重要意义。

绝缘电阻测试仪的使用方法和标准

使用方法：

准备工作：

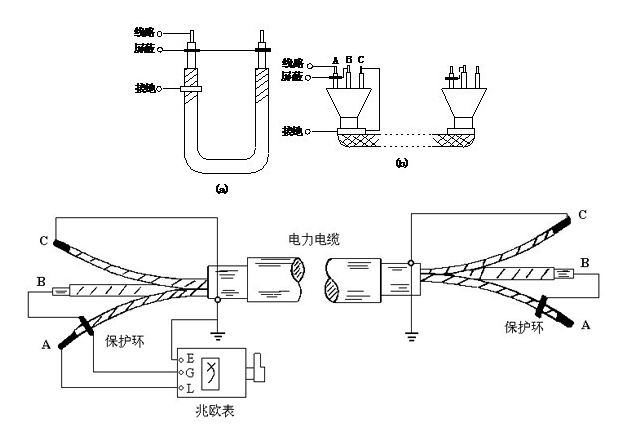

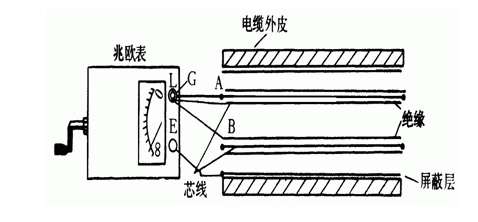

- 设备连接：将绝缘电阻测试仪与被测设备正确连接，确保接线牢固且符合测试要求。通常，红色测试线（或标有“+”、“L”或“线路”标识的端子）连接到设备的带电部分（如绕组、外壳等），黑色测试线（或标有“-”、“E”或“地”标识的端子）连接到设备的接地端或被测部分的参考点。
- 电源：如果是电池供电的测试仪，确认电池电量充足。对于需要外接电源的测试仪，接上电源并检查连接是否稳定。
参数设置：
- 测试电压：根据被测设备的额定电压和绝缘电阻测试标准，选择合适的测试电压。例如，高压设备可能需要使用500V、1000V、2500V甚至更高电压等级的测试仪。
- 测试时间：某些测试标准可能规定了特定的测试持续时间，确保按照标准设置测试仪的计时功能（如有）。
- 其他设置：如测试模式（吸收比、极化指数等）、自动放电功能等，根据具体测试需求和设备功能进行设定。
安全措施：
- 隔离电源：在对运行中的电气设备进行绝缘电阻测试前，必须先断开电源，确保设备处于完全不带电状态。
- 人身防护：穿戴适当的个人防护装备（PPE），如绝缘手套、绝缘鞋等，避免触电风险。
- 设备放电：对已断电的设备，尤其是高压设备，进行人工放电或使用测试仪自带的放电功能，确保设备无残余电荷。
测量过程：
- 启动测试：按照测试仪的操作手册，启动绝缘电阻测试。开始测量后，测试仪会施加选定的电压，并显示绝缘电阻值。
- 观察读数：等待测试仪显示稳定读数，记录测试结果。注意观察是否有异常情况，如读数波动过大、设备发热等。
- 记录与比较：记录测量数据，与设备出厂值、历史数据或标准要求进行比较，判断绝缘性能是否合格。
测试后处理：
- 关闭测试：完成测量后，按照测试仪操作手册关闭测试功能，断开与被测设备的连接。

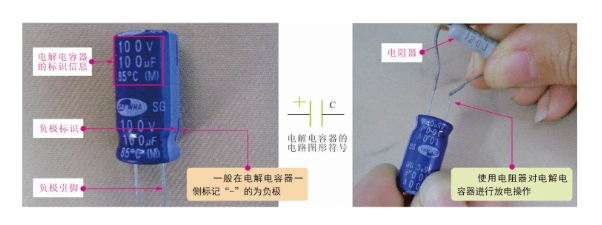

- 放电：对于大电容设备，即使测试仪具有自动放电功能，也应在测试结束后手动进行额外放电，确保设备完全去电。

标准：

绝缘电阻测试的标准通常由相关国家或国际电气标准机构制定，如IEC、IEEE、GB、ANSI等。标准中可能涵盖以下内容：

最低绝缘电阻值：根据不同类型的电气设备（如高压配电装置、电动机、电缆等），规定其在特定测试条件下应达到的最小绝缘电阻值。
测试电压等级：推荐或规定用于不同电压等级设备的测试电压。
测试条件：如环境温度、湿度、设备状态（新安装、运行中、修复后等）以及测试前的预处理要求。
测试方法：包括接线方式、测试步骤、数据记录与分析方法等。
周期性测试要求：规定设备在运行期间应进行绝缘电阻测试的频率。

影响绝缘电阻的主要因素

材料性质

a. 材料类型与纯度：不同类型的绝缘材料（如塑料、陶瓷、橡胶、玻璃等）因其分子结构、极化特性、杂质含量等方面的差异，其绝缘电阻值存在显著区别。一般来说，高纯度、低极化、低杂质的材料具有较高的绝缘电阻。此外，材料老化、降解、受潮等因素会导致其绝缘性能下降。

b. 表面状态与厚度：绝缘材料的表面粗糙度、划痕、污染等会影响表面电阻，进而影响整体绝缘电阻。同时，绝缘层的厚度直接影响电阻值，适当增加绝缘层厚度可以提高绝缘电阻。
环境条件

a. 温度：绝缘电阻通常随温度升高而降低，这是由于高温下材料内部离子或电子的热运动加剧，增加了电导率。了解绝缘材料的温度特性，有助于确定设备在不同环境下的安全运行范围。

b. 湿度：湿度对绝缘电阻的影响尤为显著。水分会降低绝缘材料的电阻率，尤其是对吸湿性强的材料，如纸、棉布、木材等。湿度增大时，水分在材料内部形成导电通道，导致绝缘电阻大幅下降。因此，防潮措施对于保持良好绝缘性能至关重要。

c. 电场强度：在高压环境下，电场强度过高可能导致绝缘材料发生电离、电晕放电等现象，降低其绝缘电阻。合理设计电气设备的绝缘结构，避免局部电场集中，有助于维持稳定的绝缘电阻。
测试条件

a. 测试电压：绝缘电阻值随施加电压的增大而增大，但当电压超过一定值后，可能会引发局部放电或击穿，反而使绝缘电阻下降。因此，选择合适的测试电压对准确评估绝缘性能至关重要。

b. 测试时间：绝缘电阻测量通常需要在施加电压后等待一段时间（如1分钟或10分钟），让电流达到稳态。测试时间过短可能导致读数偏低，不能真实反映绝缘性能。

提升绝缘电阻的实用建议

优选材料：根据设备工作环境、耐温等级、耐湿等级等要求，选择具有高绝缘性能、合适介电常数、良好温度稳定性和低吸湿性的绝缘材料。
优化设计：合理设计绝缘结构，如采用多层绝缘、增加绝缘距离、使用屏蔽层等方法，降低局部电场强度，防止电晕放电。同时，保证绝缘层的均匀性和足够的厚度。
严格工艺控制：在生产制造过程中，严格控制绝缘材料的加工、装配和处理工艺，避免产生划痕、污染等缺陷，确保表面质量。对于需长期户外使用的设备，应采取有效的防潮、防腐蚀措施。
定期检测与维护：按照设备使用手册和相关标准，定期进行绝缘电阻测试，监测绝缘性能变化趋势。发现绝缘电阻异常下降时，应及时排查原因并进行修复或更换。在高湿度、高温等恶劣环境下，应适当缩短检测周期。
规范测试方法：严格按照相关标准（如IEC 60060、GB/T 3333）进行绝缘电阻测试，选用适宜的测试电压和时间，确保测试结果的准确性与可比性。
